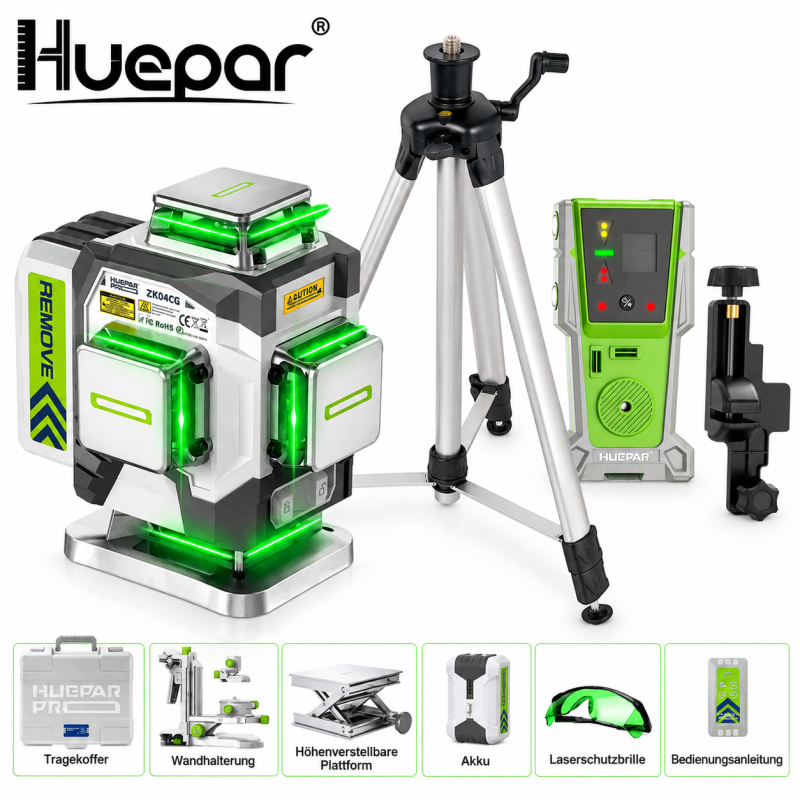

Dieses Set kombiniert den Huepar ZK04CG 4D Kreuzlinienlaser mit dem Huepar LR8RG Laserempfänger und dem Huepar TPD16 Stativ.

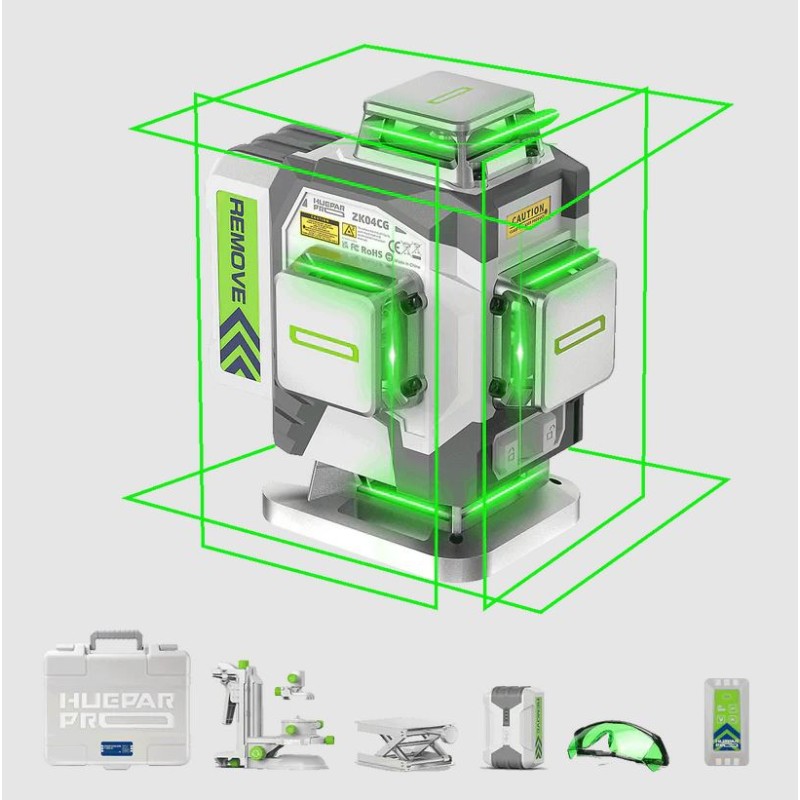

Der ZK04CG projiziert 4 × 360° grüne Laserlinien mit zwei horizontalen und zwei vertikalen 360°-Laserebenen.
| Laserfarbe | Grün |
| Projektion | 4 grüne Linien, 4 × 360° |
| Laserklasse | Klasse 2 (IEC/EN 60825-1/2014), Ausgangsleistung <1 mW |
| Laserwellenlänge | 505–520 nm |
| Nivelliergenauigkeit | ±2 mm bei 10 m |
| Nivellierzeit | 3 s |
| Selbstnivellierungsbereich | ±3° |
| Arbeitsbereich | 30 m / bis 60 m mit Huepar Laserempfänger |

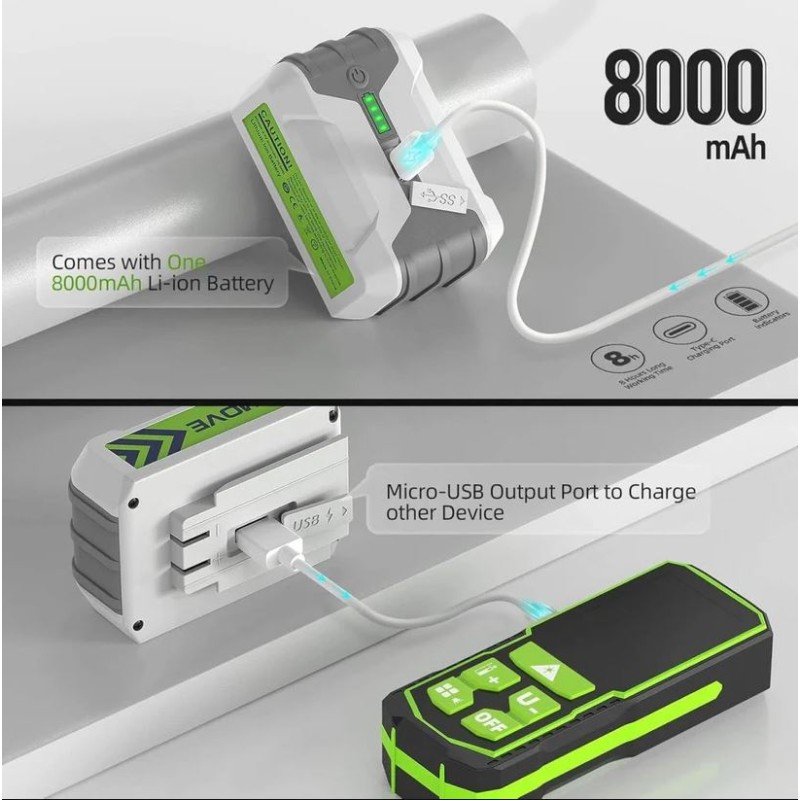

| Stromversorgung | 3,7 V / 8000 mAh Li-Ionen-Akku |
| Betriebszeit | Bis zu 8 Stunden |

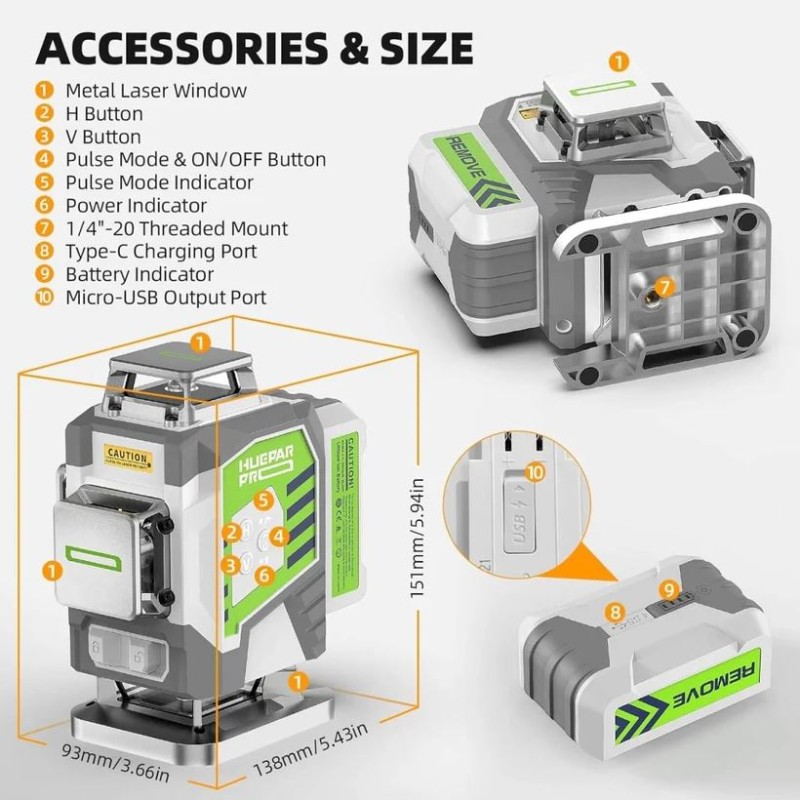

| Stativgewinde | 1/4"-20 |
| Schutzart | IP54 |
| Betriebstemperatur | -10 °C bis +45 °C |
| Lagertemperatur | -20 °C bis +70 °C |
| Abmessungen | 24 × 26,8 × 11,5 cm |
| Gewicht | 2,31 kg |

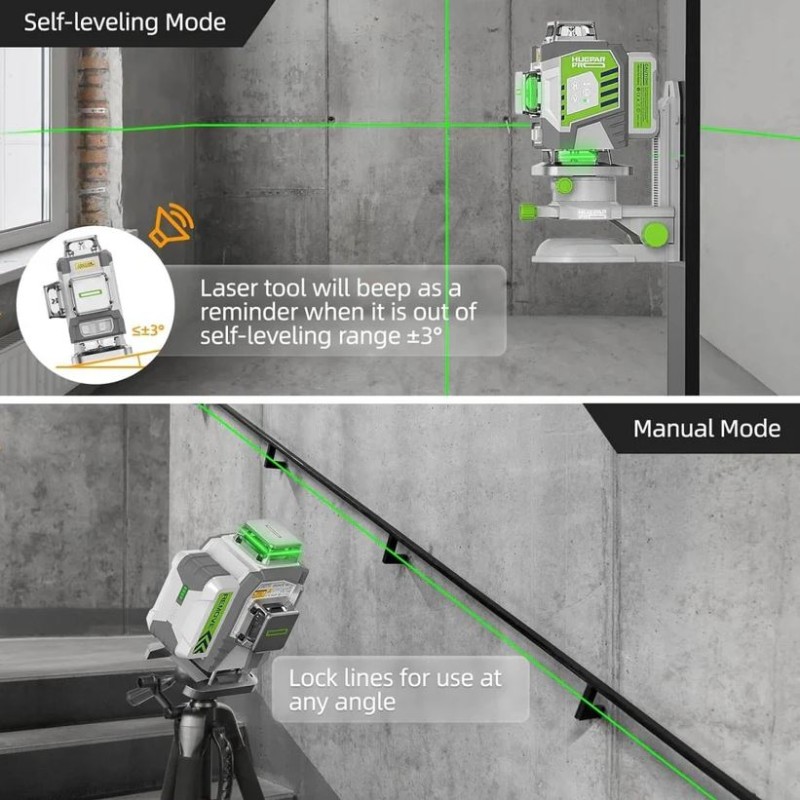

Bei entriegeltem Pendel arbeitet der ZK04CG im Selbstnivellierungsmodus. Befindet sich das Gerät außerhalb des Selbstnivellierungsbereichs von ±3°, blinken die Laserlinien schnell und das Gerät gibt ein akustisches Signal aus.
Bei verriegeltem Pendel kann das Gerät in unterschiedlichen Winkeln verwendet werden. Die Laserlinien blinken alle 3–5 Sekunden, um darauf hinzuweisen, dass sich das Gerät nicht im Selbstnivellierungsmodus befindet.

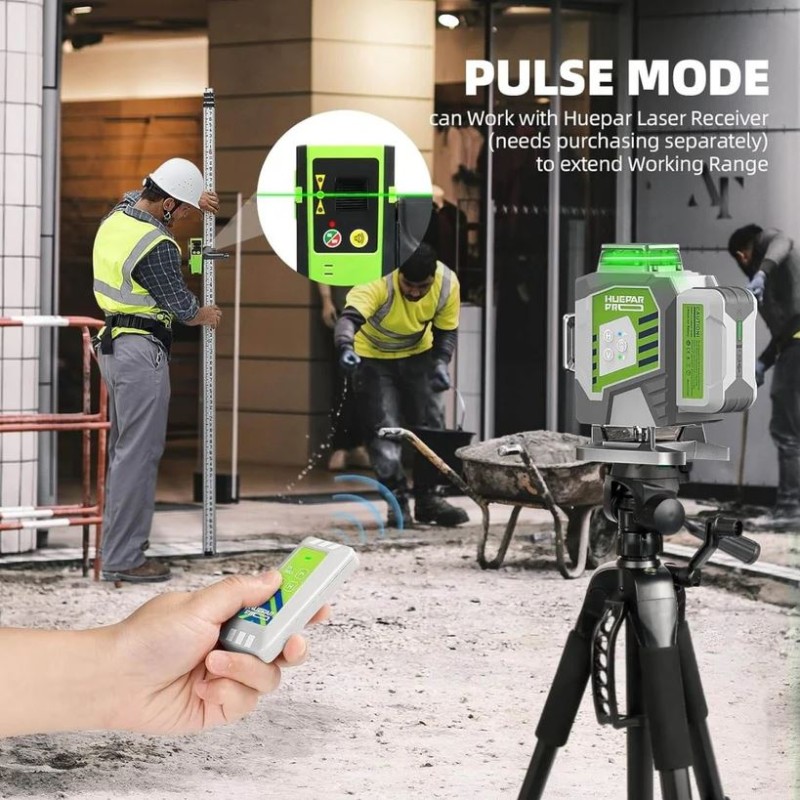

Der ZK04CG verfügt über einen Pulsmodus für die Verwendung mit einem kompatiblen Huepar Laserempfänger.
In diesem Set ist der Huepar LR8RG Laserempfänger enthalten.
Die sichtbare Reichweite des ZK04CG beträgt bis zu 30 m. Mit einem Huepar Laserempfänger kann der Arbeitsbereich im Pulsmodus auf bis zu 60 m erweitert werden.

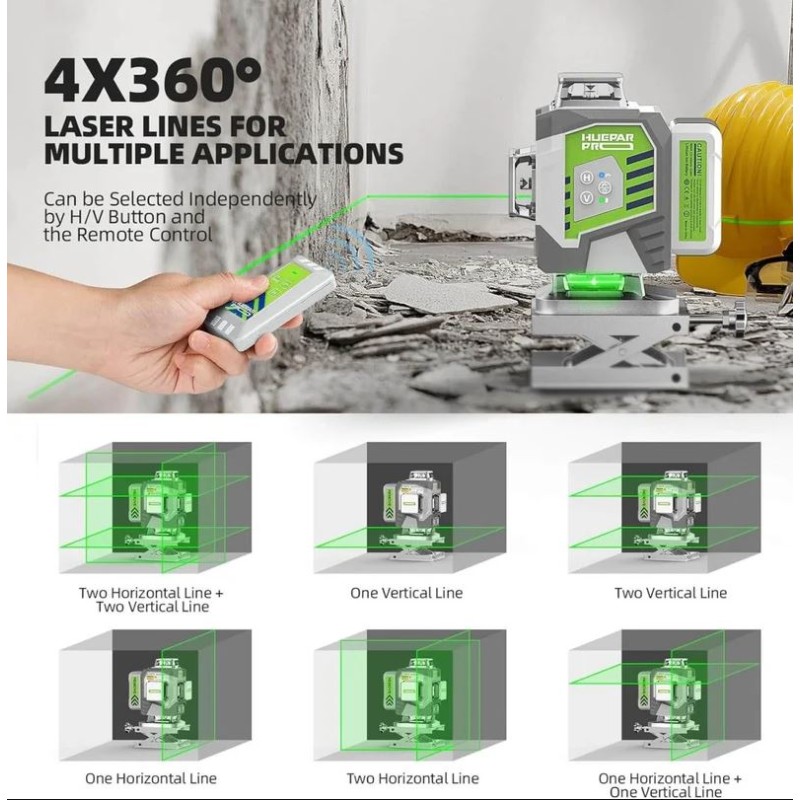

Über die Tasten „H“ und „V“ können die horizontalen und vertikalen Laserlinien separat ausgewählt werden.
Mit der Fernbedienung lassen sich die vier 360°-Laserlinien aus einer Entfernung von bis zu 10 m auswählen.

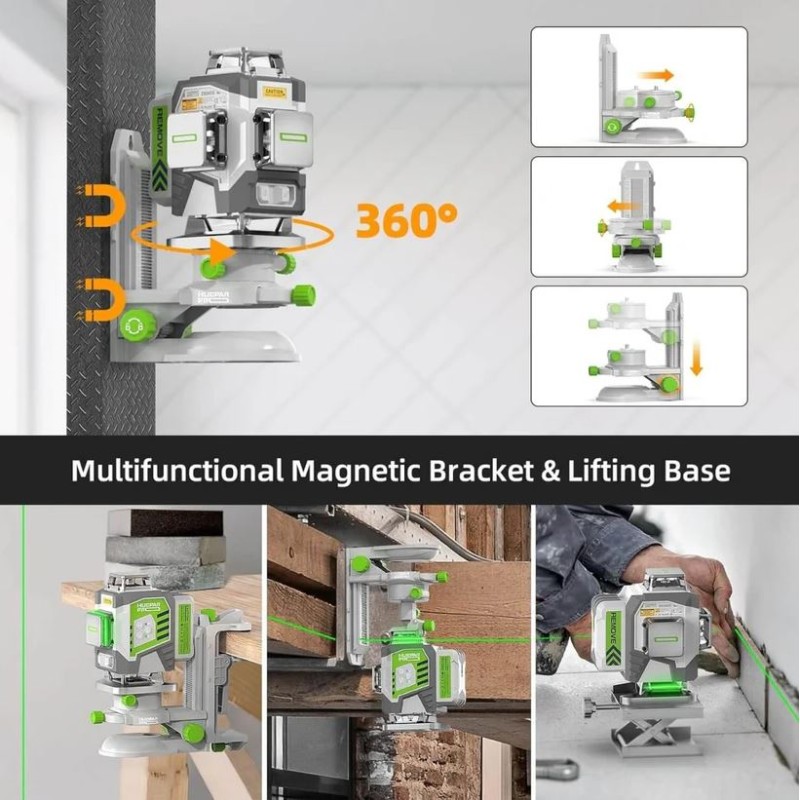

Der Magnethalter ermöglicht die Befestigung an geeigneten Metalloberflächen und unterstützt Anwendungen an Wänden und Decken.
Über die Feineinstellknöpfe lässt sich die Laserlinie vertikal, horizontal und durch eine 360°-Drehung einstellen.
Die verstellbare Rückenklemme eignet sich für Objekte mit einer Dicke von bis zu 5 cm.
Der Halter verfügt über 1/4"-20- und 5/8"-11-Gewinde.

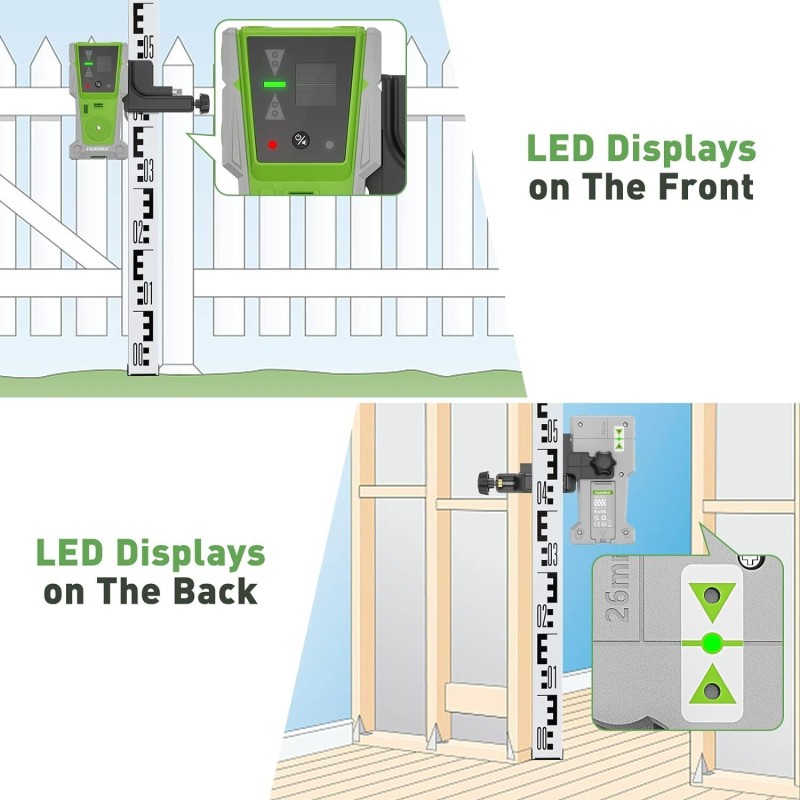

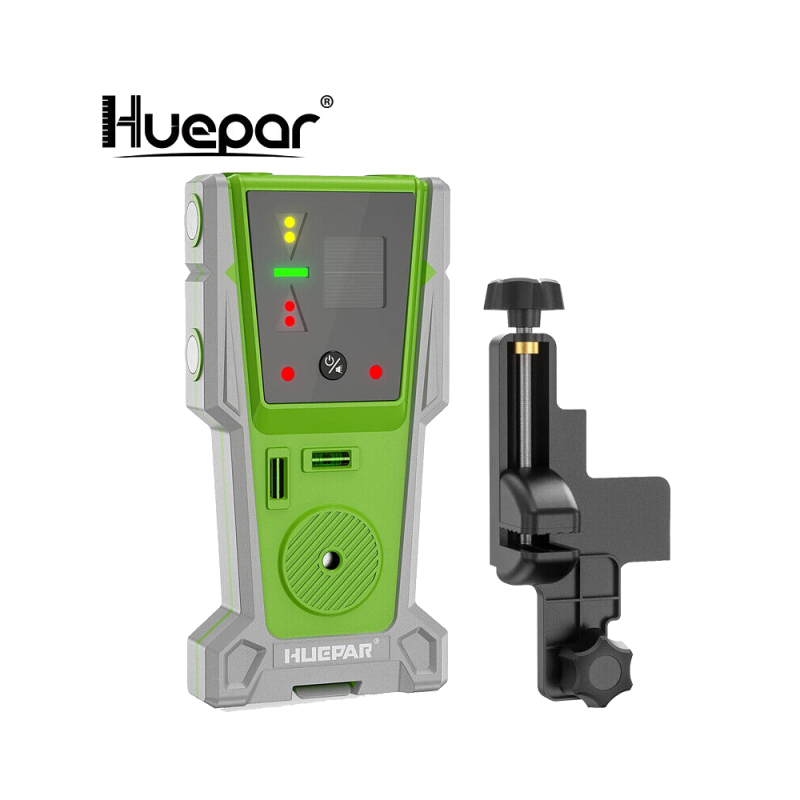

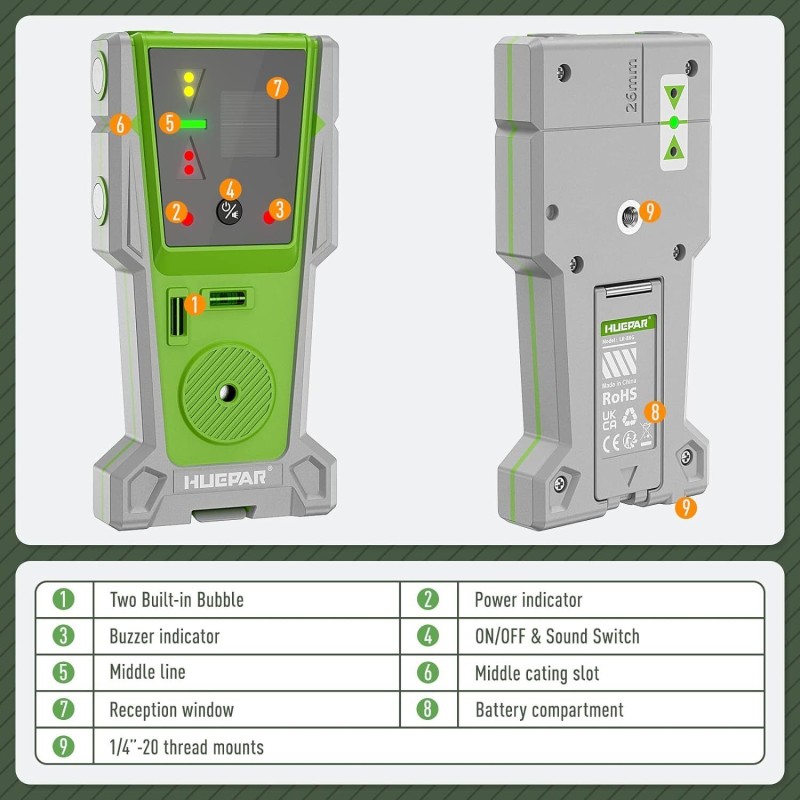

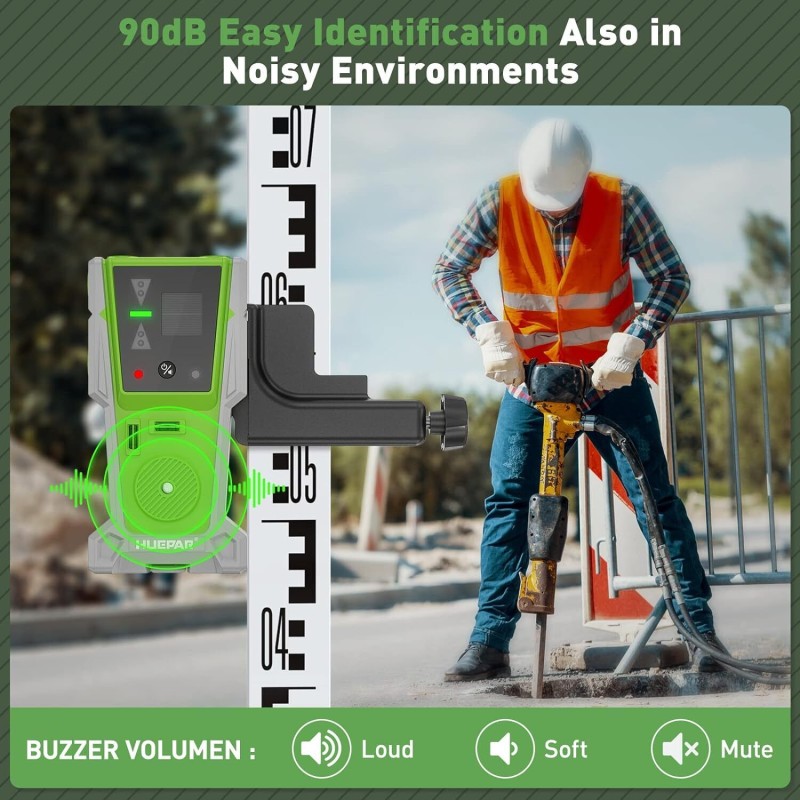

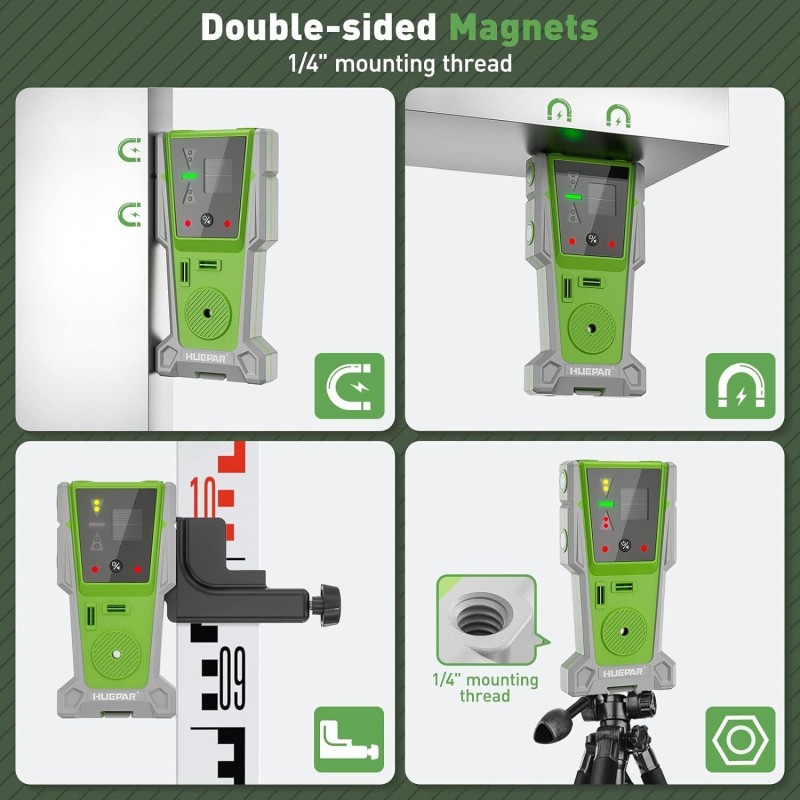

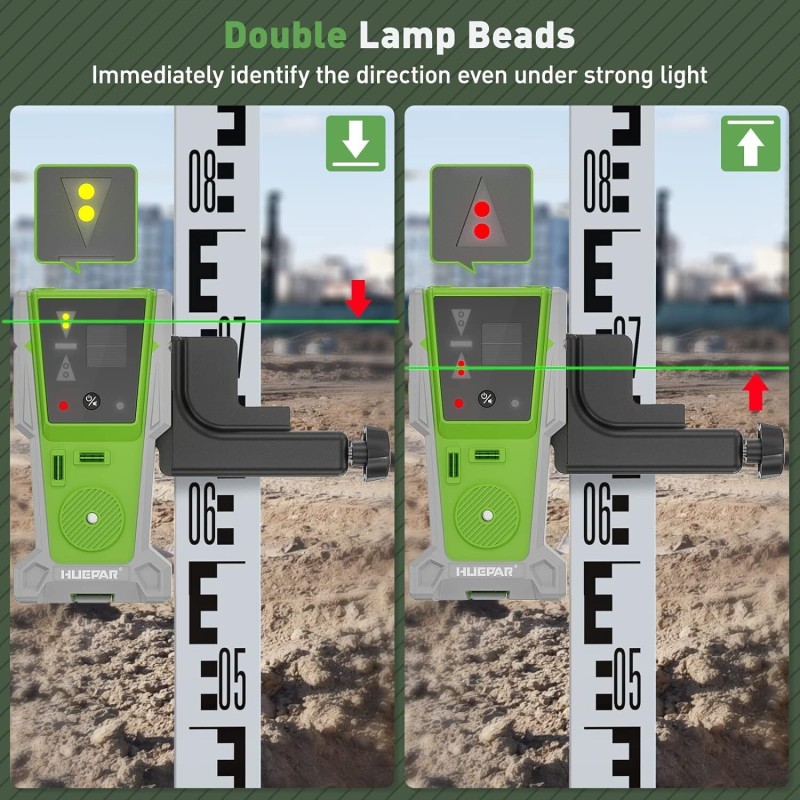

Zum Set gehört der Huepar LR8RG Laserempfänger.
Er wird zusammen mit dem Pulsmodus des ZK04CG eingesetzt, um die Laserlinie bei entsprechenden Arbeitsbedingungen zu erkennen.

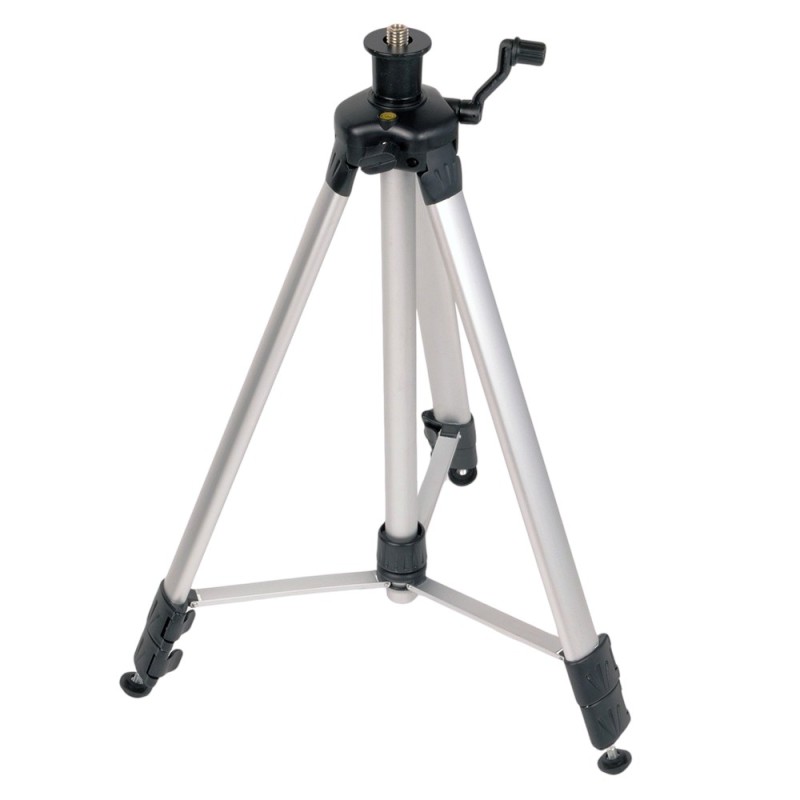

Ebenfalls im Set enthalten ist das Huepar TPD16 Stativ.
Das Stativ ermöglicht eine stabile Aufstellung und Positionierung des Lasergeräts bei Nivellier- und Ausrichtungsarbeiten.
